在凍干機研發設計時，需要考慮到凍干機對制冷的特殊性要求，制冷系統是凍干機的最重要的組成部分。主要是為干燥箱內制品前期預凍供給冷量以及為后期冷阱盤管捕集升華水汽供給冷量。

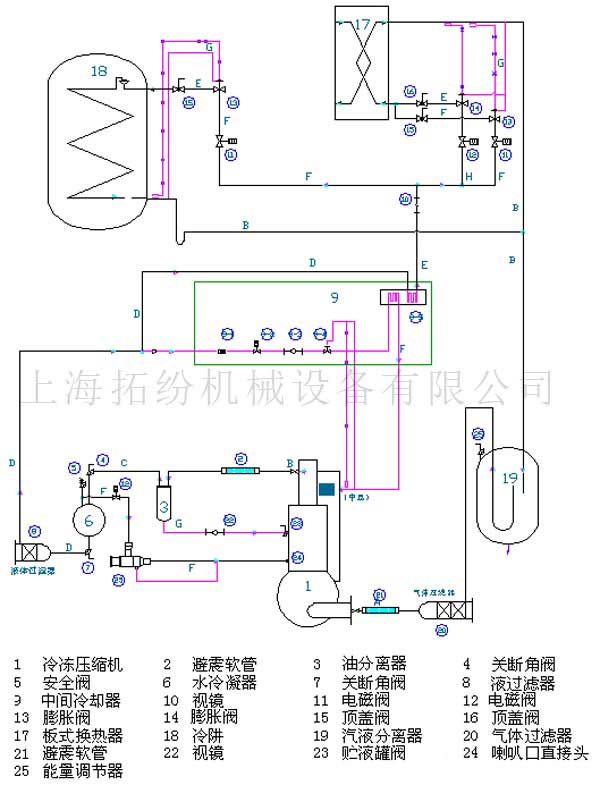

凍干機制冷系統原理圖

       凍干機的制冷系統主要由以下部件組成：壓縮機、制冷劑、油分離器、冷凝器、干燥過濾器、中間冷卻器、視液鏡、電磁閥、手閥（頂蓋閥）、膨脹閥、蒸發器（板式交換器，后箱冷凝盤管）、汽液分離器、回氣過濾器、壓力表、壓力控制繼電器、 CPCE （能量調節器）、安全閥、制冷管道等。

       制冷壓縮機：壓縮機是制冷系統的核心，壓縮機主要是對氣態氟里昂進行壓縮，從吸氣口吸入低溫低壓的氣態氟里昂，經過活塞或螺桿壓縮后，變成高溫高壓的氣態氟里昂，通過排氣管排出去。

      凍干機制冷系統輔助裝置制冷系統輔助裝置主要由壓力繼電器、壓力表、液面視鏡、能量調節器（CPCE）、安全閥等組成。
